کوپلینگ الاستیک

کوپلینگ راتــا تیپ روتکس

Rotex Coupling Details

جزئیات فنی کوپلینگ تیپ روتکس

ویژگی های کوپلینگ روتکس

ساخته شده از چدن داکتیل مرغوب GS45

دارای رابط میانی/ اسپایدر  با جنس پلی یورتان مرغوب

تحمل گشتاور بالا نسبت به اندازه کوچک و وزن کم

ایده آل جهت جذب ارتعاشات و شوک های سیستم

گستره مجاز اعمال گشتاور از 19 الی 62000 نیوتن متر

 نام های دیگر آن در بازار: کوپلینگ پنجه ای، کوپلینگ خورشیدی، جاو کوپلینگ

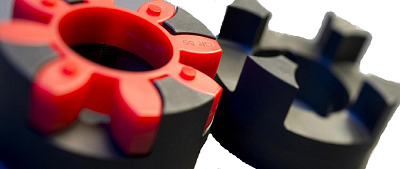

کوپلینگ روتکس

کوپلینگ تیپ روتکس
Size Tn Nmax D1 D2 DA ND1 ND2 NL1 NL2 S2 S DZ LG
  N.m rpm min max min max
80 60 6000 - 30 - 32 80 80 55 30 45 5 100 51 175
                          140   215
95 100 5500 - 42 - 42 95 76 70 35 45 5 100 63 180
                          140   220
110 160 5300 - 48 - 48 110 86 80 40 50 5 100 73 190
                      50   140   230
                      60   180   280
125 240 5100 - 55 - 55 125 100 90 50 50 5 100 85 200
                      50   140   240
                      60   180   290
                      70   200   320
                      80   250   380
140 360 4900 - 60 - 60 140 100 100 55 65 5 100 91 220
                      65   140   260
                      65   180   300
                      65   200   320
                      80   250   350
160 560 4250 - 65 - 65 160 108 108 60 70 6 100 111 230
                      70   140   270
                      70   180   310
                      70   200   330
                      80   250   390
180 880 3800 - 75 - 75 180 125 125 70 80 6 140 131 290
                          180   330
                          200   350
                          250   400
200 1340 3400 - 85 - 85 200 140 140 80 90 6 140 144 310
                          180   350
                          200   370
                          250   420
225 2000 3000 - 90 - 90 225 150 150 90 100 6 140 169 330
                          180   370
                          200   390
                          250   440
250 2800 2750 46 100 46 100 250 165 165 100 110 8 180 185 390
                          200   410
                          250   460
280 3900 2450 49 110 51 110 280 180 180 110 120 8 250 215 480

Download PDF               Download 3D







180

-

D60

-

D70

-

200

-

H





5



4



3



2



1



DBSE (Distance Between Shafts End) -5
S for H type *
blank for other types *









Drive Shaft Diameter 3-D1:
Driven Shaft Diameter 4-D2:










Product -1
N-Eupex type B KB:
N-Eupex type H H:
Rotex Elastic Coupling Rotex:
Rupex Elastic Coupling RWN:
Size  2-
